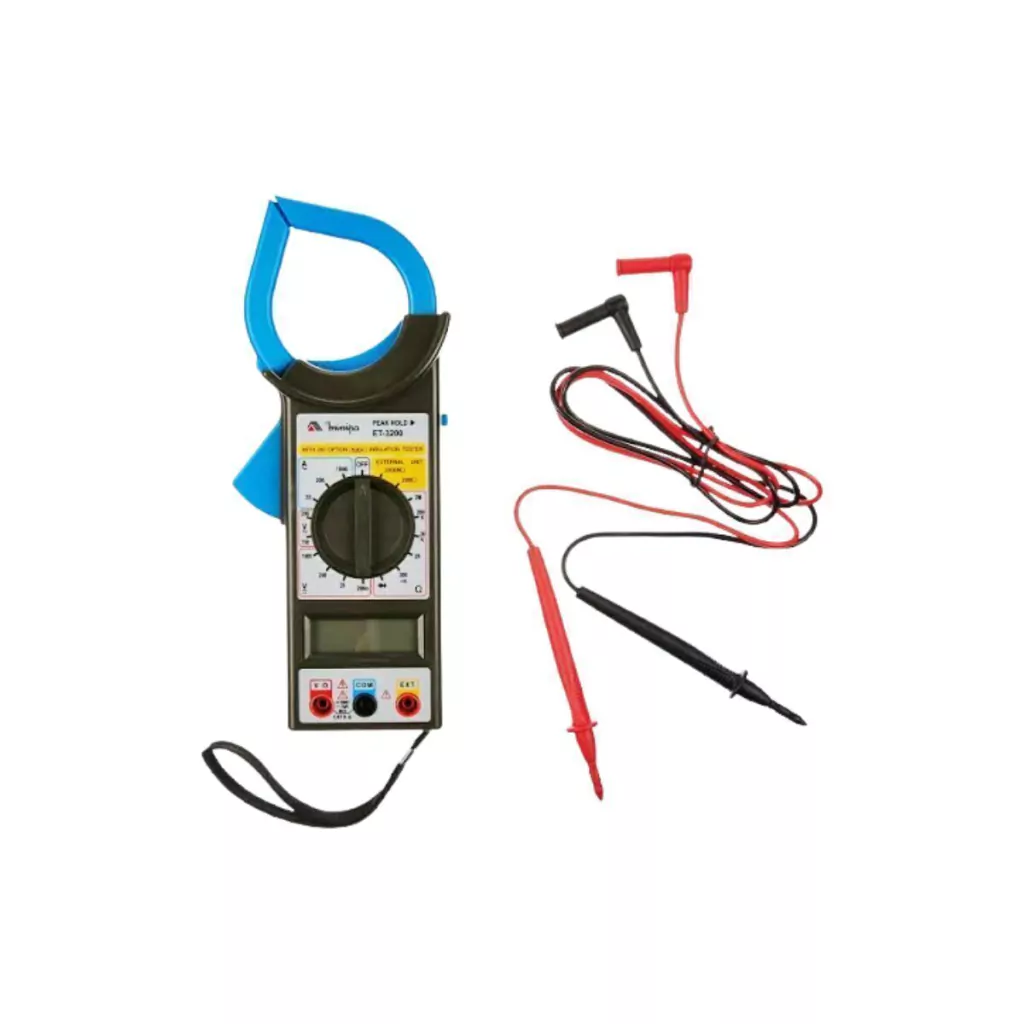

O alicate amperímetro AZ/CZ ET3200 da Minipa é um instrumento de medição elétrica portátil projetado para realizar medições básicas em eletricidade com a conveniência de um alicate. Ele permite medir corrente alternada (AC) sem a necessidade de interromper o circuito, além de oferecer funcionalidades para medir tensão AC e DC, e resistência.
Características e Funcionalidades Principais:
- Medição de Corrente AC: Capacidade de medir corrente alternada nas faixas de 20A, 200A e 1000A, utilizando a garra do alicate para envolver o condutor.
- Medição de Tensão DC: Permite medir tensão contínua nas faixas de 200mV, 20V, 200V e 1000V.
- Medição de Tensão AC: Capacidade de medir tensão alternada nas faixas de 200V e 750V.
- Medição de Resistência: Oferece faixas para medir resistência em 200Ω, 2kΩ, 20kΩ, 200kΩ e 2MΩ.
- Função Peak Hold: Permite congelar no display o valor de pico da corrente medida, facilitando a leitura de correntes transitórias ou de partida.
- Display LCD: Possui um display de 3 ½ dígitos com capacidade de contagem até 2000, proporcionando leituras claras.
- Mudança de Faixa Manual: A seleção da faixa de medição é feita manualmente através de uma chave rotativa.
- Abertura da Garra: A garra do alicate possui uma abertura de 50mm, permitindo envolver condutores de até 50mm de diâmetro.
- Segurança: O instrumento está em conformidade com a norma IEC-61010 e possui categoria de sobretensão CAT II 1000V, indicando que pode ser utilizado em circuitos de baixa tensão em instalações elétricas residenciais e comerciais.
- Indicação de Sobrefaixa: Exibe "1" ou "-1" no display quando o valor da medição excede a faixa selecionada.
- Indicação de Bateria Fraca: Um ícone no display indica quando a bateria precisa ser substituída.
- Alimentação: Funciona com uma bateria de 9V.
Aplicações Típicas:
O alicate amperímetro ET3200 é adequado para uma variedade de aplicações, incluindo:
- Medições básicas em instalações elétricas residenciais e comerciais.
- Diagnóstico de problemas elétricos.
- Verificação de correntes em motores, transformadores e outros equipamentos elétricos.
- Medição de tensão em tomadas e outros pontos de energia.
- Teste de continuidade em circuitos.
Considerações:
É importante seguir as normas de segurança, como a NR-10, e utilizar equipamentos de proteção individual (EPIs) ao trabalhar com eletricidade. Consulte sempre o manual do usuário para obter informações detalhadas sobre o funcionamento e as precauções de segurança do alicate amperímetro Minipa ET3200.
